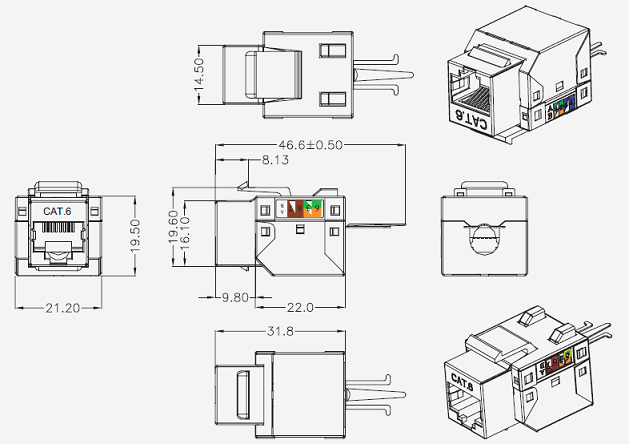

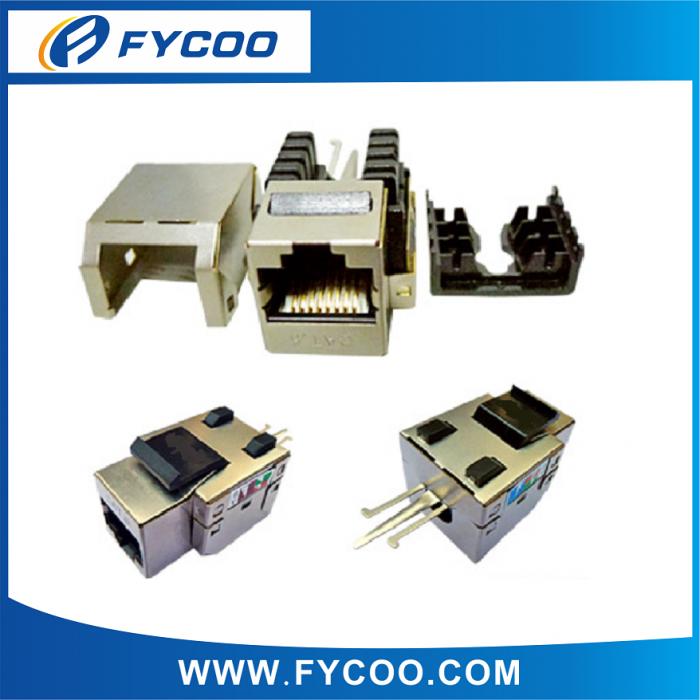

Name:Cat.6 90° FTP Keystone Jack
Model NO.FCKJ6F027

Product Description

ELECTRICAL˖
1.VOLTAGE RATING: 125 VAC RMS
2.CURRENT RATING:  1.5 AMP
3.CONTACT RESISTANCE: 100 MILLIOHMS MAX
4.INSULATION RESISTANCE : 1000 MEGOHMS MIN @ 500 VDC
5.DIELECTRIC STRENGTH: 750 VAC RMS 60Hz,1MIN
6.C6 PERMANENT LINK:  CONFORM TO ANI/TIA/EIA-568 B.2-1

ENVIRONMENTAL:
1.STORAGE: -40° TO +85°
2.OPERATION: 0° TO 70°

MATES WITH MODULAR PLUG CONFORMING TO FCC PART 68,SUBPART F

MECHANICAL:
1.SHIELD MATERIAL: BRASS T=0.30mm NICKEL PLATING
2.HOUSING MATERIAL: PC UL94V-0
3.INSERT MATERIAL: FLAME RETARDANCY ABS UL94V-0
4.PCB MATERIAL: FR-4 THICKNESS:1.6mm
5.CONTACT MATERIAL: PHOSPHOR BRONZE STAMP PIN T=0.35mm
6.IDC CONTACT MATERIAL: PHOSPHOR BRONZE T=0.50mm NICKEL PLATING
7.WIRe: AWG 24~26

Frequence

Near-End Cross Talk

DB, MIN.

Return LosS

DB, MIN.

Attenuation

DB,MAX.

1.0 MHZ

65.0

35.5

0.1

4.0 MHZ

65.0

35.5

0.1

8.0 MHZ

64.9

35.5

0.1

10.0 MHZ

63.0

35.5

0.1

16.0 MHZ

58.9

35.5

0.2

20.0 MHZ

57.0

34.0

0.2

25.0 MHZ

55.0

32.0

0.2

31.25 MHZ

53.1

30.1

0.2

62.5 MHZ

47.1

24.0

0.3

100.0  MHZ

43.0

20.0

0.4
