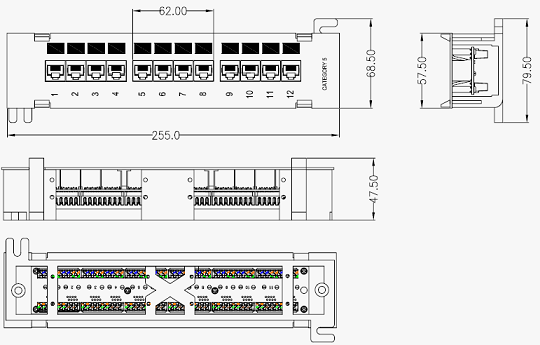

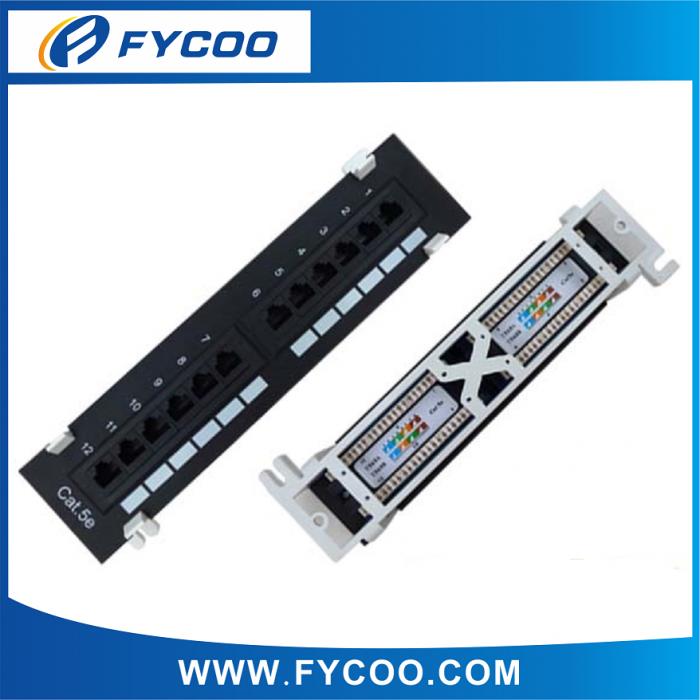

Name:Cat5e UTP 12PORT Patch Panel (Wall Mount ,Krone/110 End)
Model NO.FCPP5U12003

Product Description

Cat5e UTP 12PORT Patch Panel (Wall Mount,Krone/110 End)



1.Rack and cabinet mount: standard 19 inches
2.Color coded punch down blocks (T568A and T568B wring)
4.Meets ISO-IDC 11801 class D/E and TIA/EIA 568-A-5 standards
5.IDC:110type, Krone type
FEATURE:
Modern design and simplicity of mounting
Color marking of conductors according to T568B and T568A
Numeral marking of ports on the front side of the panel
Color and numeral marking of IDC modules on the rear side of the panel
Space for additional marking
Hyperline patch cord usage provides the best connection
Dual IDC contacts provide minimal crosstalk
110 type punch down tool is used for cable termination

SPECIFICATIONS:

ELECTRICAL:
1.VOLTASE RATING: 125 VAC RMS
2. CURRENT RATING: 1.5 AMP
3. CONTACT RESISTANCE:100 MILLIOHMS MAX
4. INSULATION RESISTANCE  :1000 MEGOHMS MIN @ 500 VDC
5. DIELECTRIC STRENGTH:750 VAC RMS 60Hz,1MIN
ENVIRONMENTAL:
1.STORAGE:-40°TO +85°
2.OPERATION:0° TO  70°
CONFORM TO TIA/EIA 568B CATEGORY 5e
MATES WITH MODULAR PLUG CONFORMING TO FCC PART 68,SUBPART F.
MECHANICAL:
1. HOUSING MATERIAL :PBT+15%GF UL94V-0
2.PANEL FRAME:CARBON STEEL,POWDER COATING IN BLACK COLOR
3. CONTACT MATERIAL:PC UL94V-0 CONTACT:PHOSPHOR BRONZE WITH NICKEL PLATING
4. RJ45 JACK LIFE :750 TIMES MIN
5.IDC LIFE:200 TIMES MIN
6.WIRE:AWG 24~26


CATEGORY 5e CHARACTERISTIC

Frequence

Near-End Cross Talk

DB, MIN.

Return LosS

DB, MIN.

Attenuation

DB,MAX.

1.0 MHZ

65

35.5

0.1

4.0 MHZ

65

35.5

0.1

8.0 MHZ

64.9

35.5

0.1

10.0 MHZ

63

35.5

0.1

16.0 MHZ

58.9

35.5

0.2

20.0 MHZ

57

34

0.2

25.0 MHZ

55

32

0.2

31.25 MHZ

53.1

30.1

0.2

62.5 MHZ

47.1

24

0.3

100.0  MHZ

43

20

0.4
