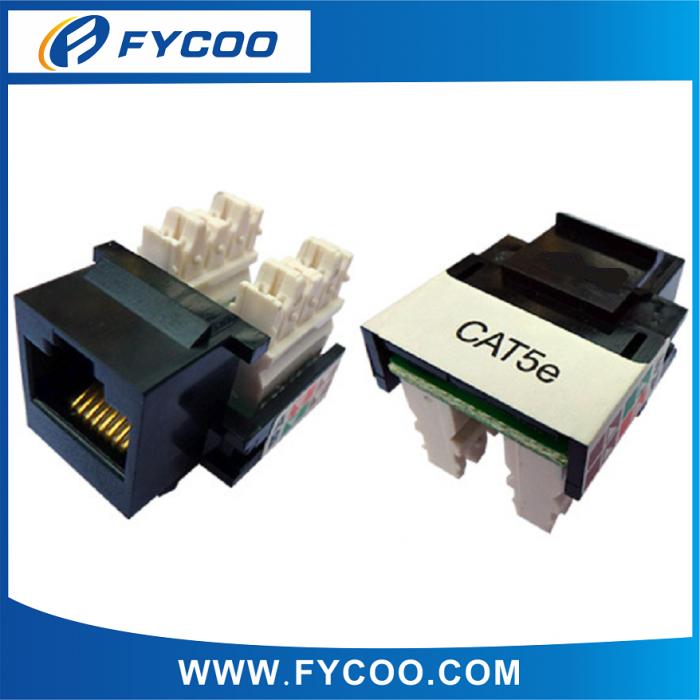

Name:Cat.5e Tooless Keystone Jac
Model NO.FCKJ5U014

Product Description

ELECTRICAL:
1.VOLTAGE RATING           : 125 VAC RMS
2.CURRENT RATING           : 1.5 AMP
3.CONTACT RESISTANCE       : 100 MILLIOHMS MAX
4.INSULATION RESISTANCE     : 1000 MEGOHMS MIN @ 500 VDC
5.DIELECTRIC STRENGTH       : 750 VAC RMS 60Hz,1MIN

ENVIRONMENTAL:
1.STORAGE                  : -40° TO +85°
2.OPERATION                : 0° TO 70°
CONFORM TO TIA/EIA 568B CATEGORY 5e
MATES WITH MODULAR PLUG CONFORMING TO FCC PART 68,SUBPART F.

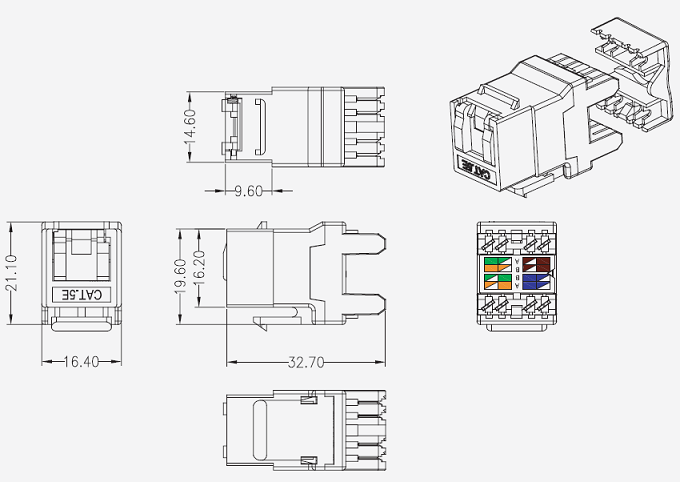

MECHANICAL:
1. HOUSING MATERIAL        : PC UL94V-0
2. INSERT MATERIAL         : FLAME RETARDANCY ABS UL94V-0
3. PCB MATERIAL             : FR-4 THICKNESS:1.6mm
4. CONTACT MATERIAL         : PHOSPHOR BRONZE STAMP PIN T=0.35mm
5. IDC CONTACT MATERIAL     : PHOSPHOR BRONZE T=0.50mm NICKEL PLATING
6. WIRE                    : AWG 24-26


CATEGORY 5e CHARACTERISTIC

Frequence

Near-End Cross Talk

DB, MIN.

Return LosS

DB, MIN.

Attenuation

DB,MAX.

1.0 MHZ

65

35.5

0.1

4.0 MHZ

65

35.5

0.1

8.0 MHZ

64.9

35.5

0.1

10.0 MHZ

63

35.5

0.1

16.0 MHZ

58.9

35.5

0.2

20.0 MHZ

57

34

0.2

25.0 MHZ

55

32

0.2

31.25 MHZ

53.1

30.1

0.2

62.5 MHZ

47.1

24

0.3

100.0  MHZ

43

20

0.4
